セフティローダー・鳥居改造・工具箱追加・歩み板・作業灯荷台灯ワーキングランプ増設移設

 セフティローダー・鳥居改造・工具箱追加・歩み板・

作業灯荷台灯ワーキングランプ増設移設

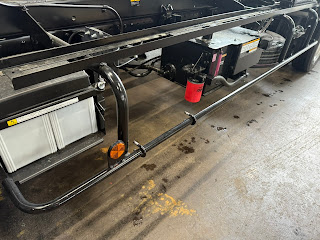

▲純正の状態

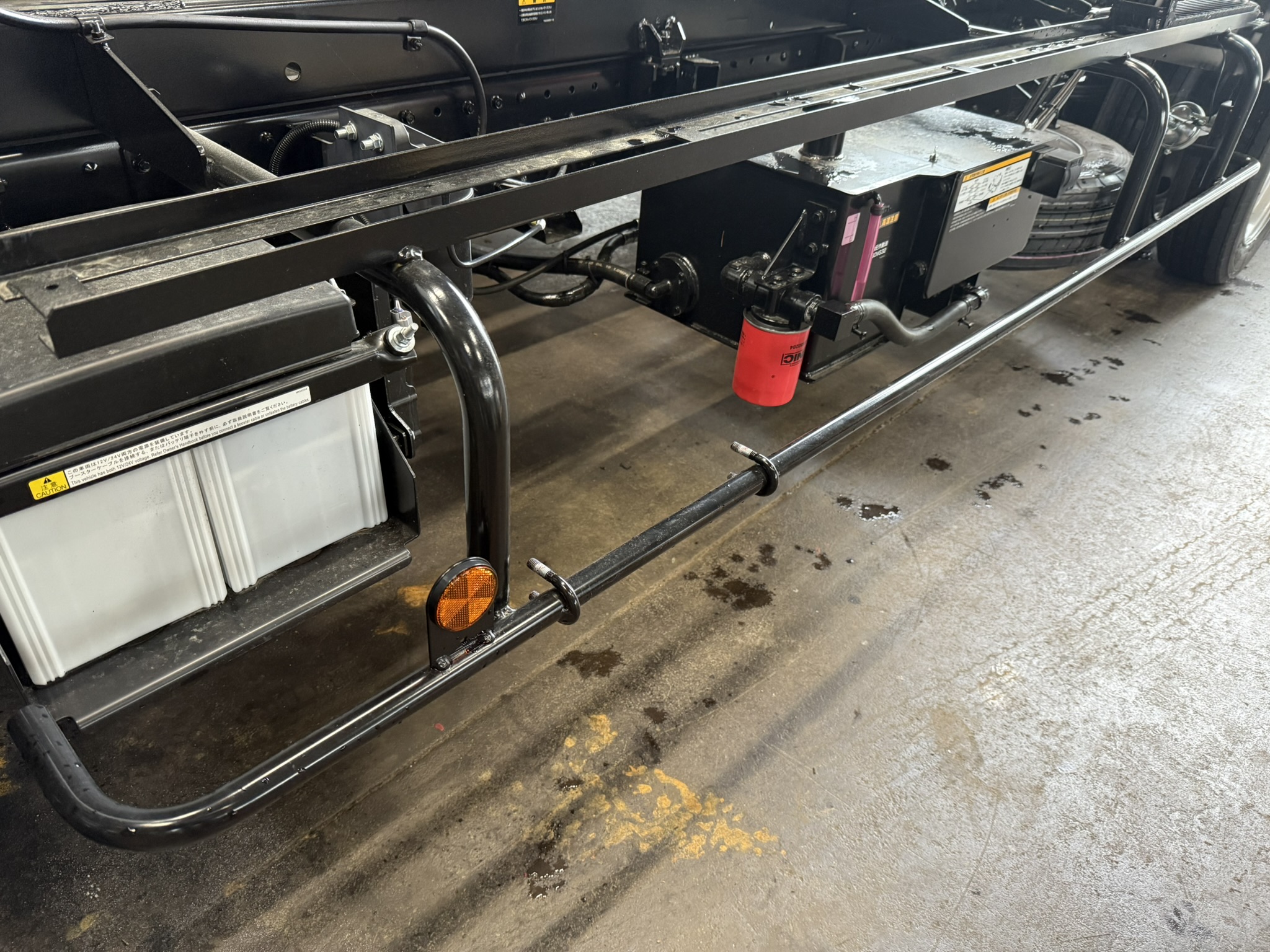

▲上記がノーマルの状態
これから改造・架装
▲工具箱取付
キャンターなのでフレームに直接の
溶接は厳禁なのでブラケットを作成する。
▲位置調整確認
箱がなるべくバンパー際に来るように
調整してブラケットを設計作成。
▲どのボルト穴を使うか確認
▲既製品の歩み板入れを撤去
右側から左側へ移設
▲左側の輪止め入れを撤去
この部分へ既存の歩み板入れを移設
し取付する、これより後ろは
作動油タンクあって無理なので
輪止め入れも一緒に移設

▲6mm鉄板を曲げてブラケット作成中
位置合わせ
90cm工具箱を保持するだけの力も
持たせないと行けないし
水平垂直を保持しないといけない




▲水平垂直 もろもろ良い感じ。
▲工具箱の中にアピトン材を置いた。
▲左側の輪止め入れも後方へ移動
▲既存歩み板(短い)を右から
左へ移動 ブラケットは加工取付
金具も既存金具を再利用

▲蓋が途中から開くタイプを選択

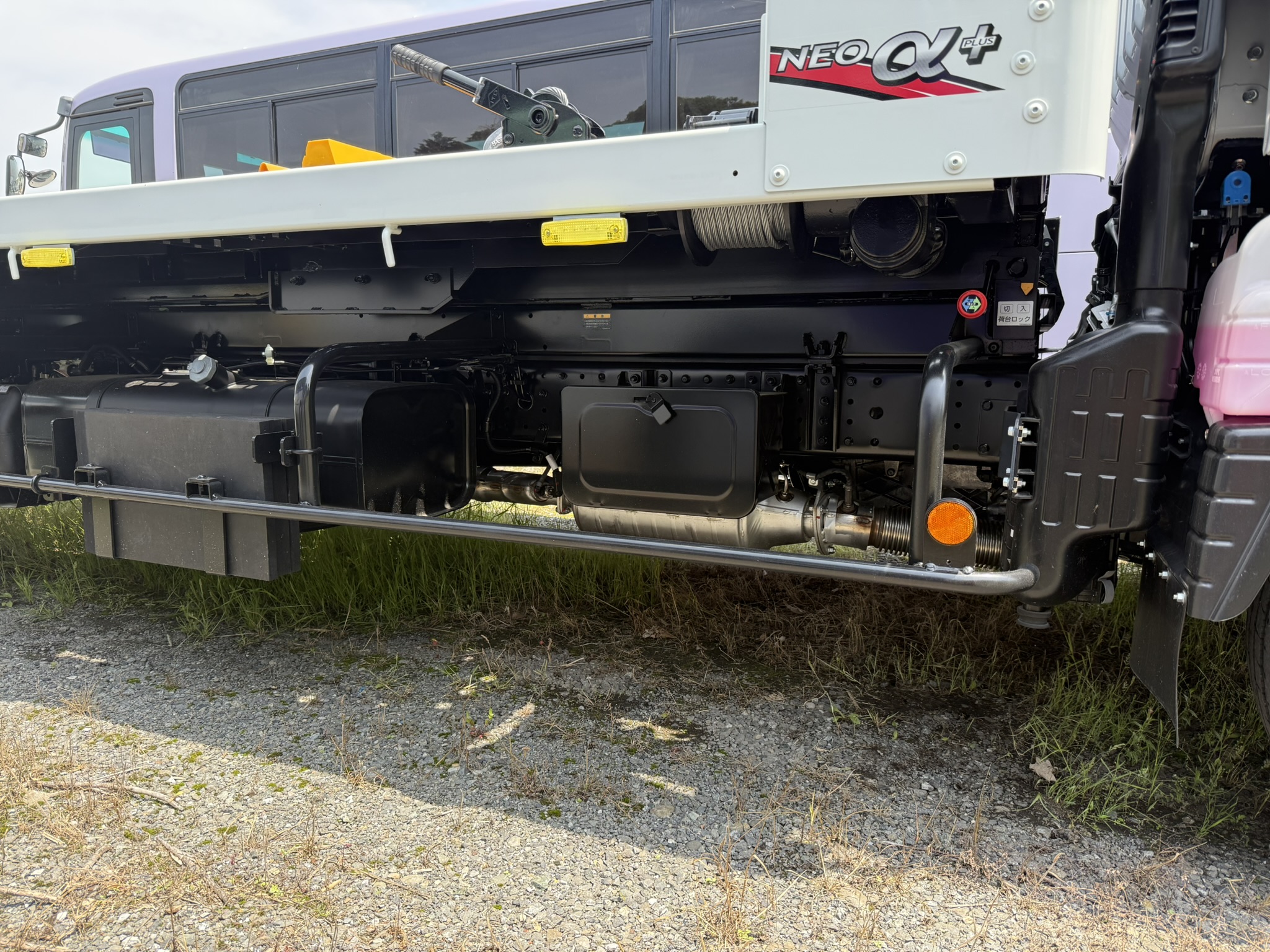

▲ちょうどサイドバンパ上で開閉

▲右側の大型・歩み板入れを作成

▲右側に長い歩み板入れを作成取付
▲右側は長い歩み板

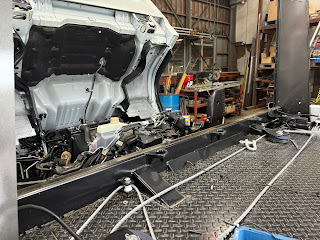

▲鳥居板は固定ボルト外しただけじゃ取れない
切断して取り外し
▲ここにJAF仕様を目指し枠組みを組み立てる

▲これがメインバー
フェリーフック取付
JAF仕様を目標に改造していく。
▲がっつり荷台に溶接
▲この支えも角度・形状を計算して作成・溶接

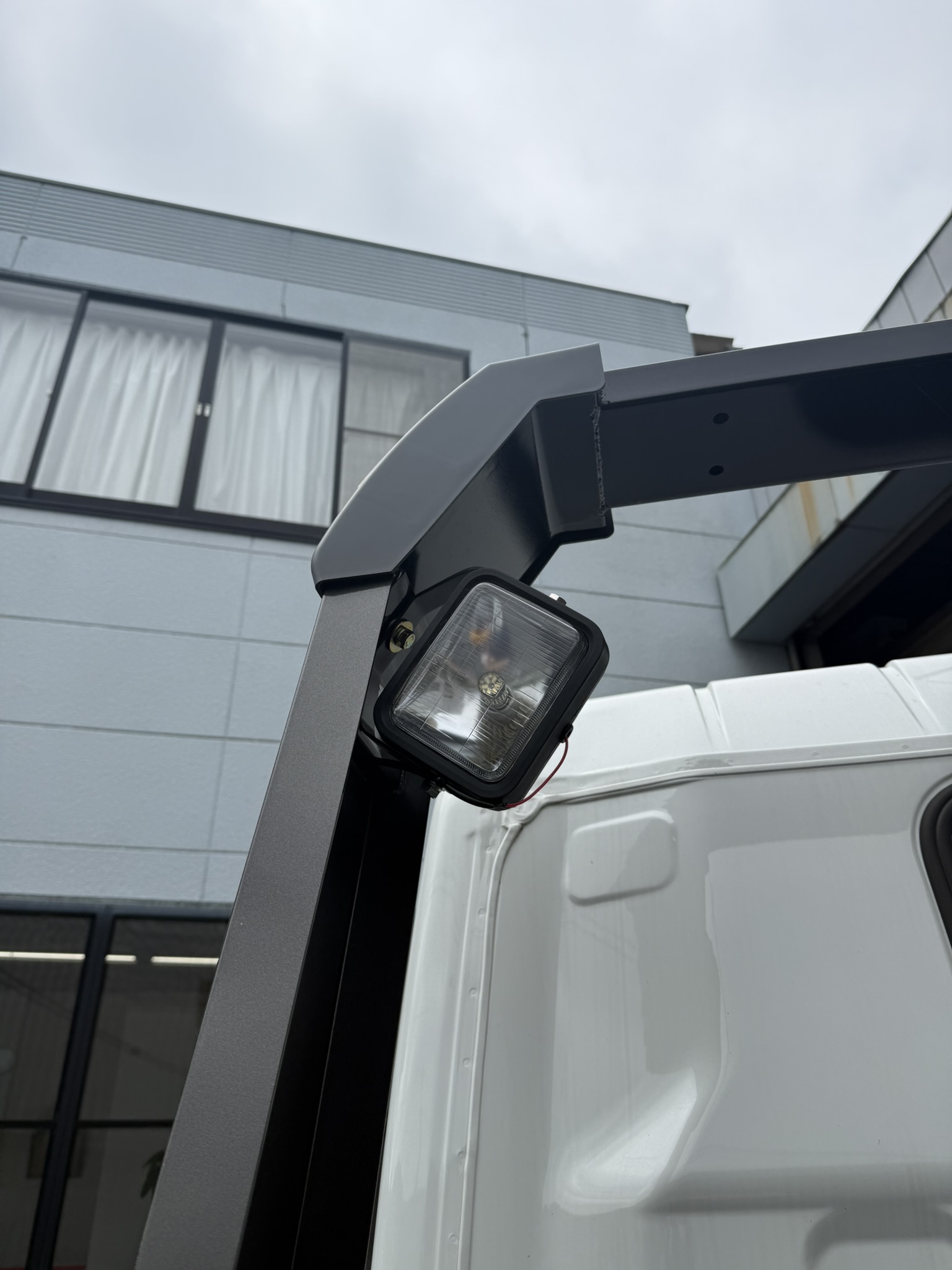

▲LED電球に交換

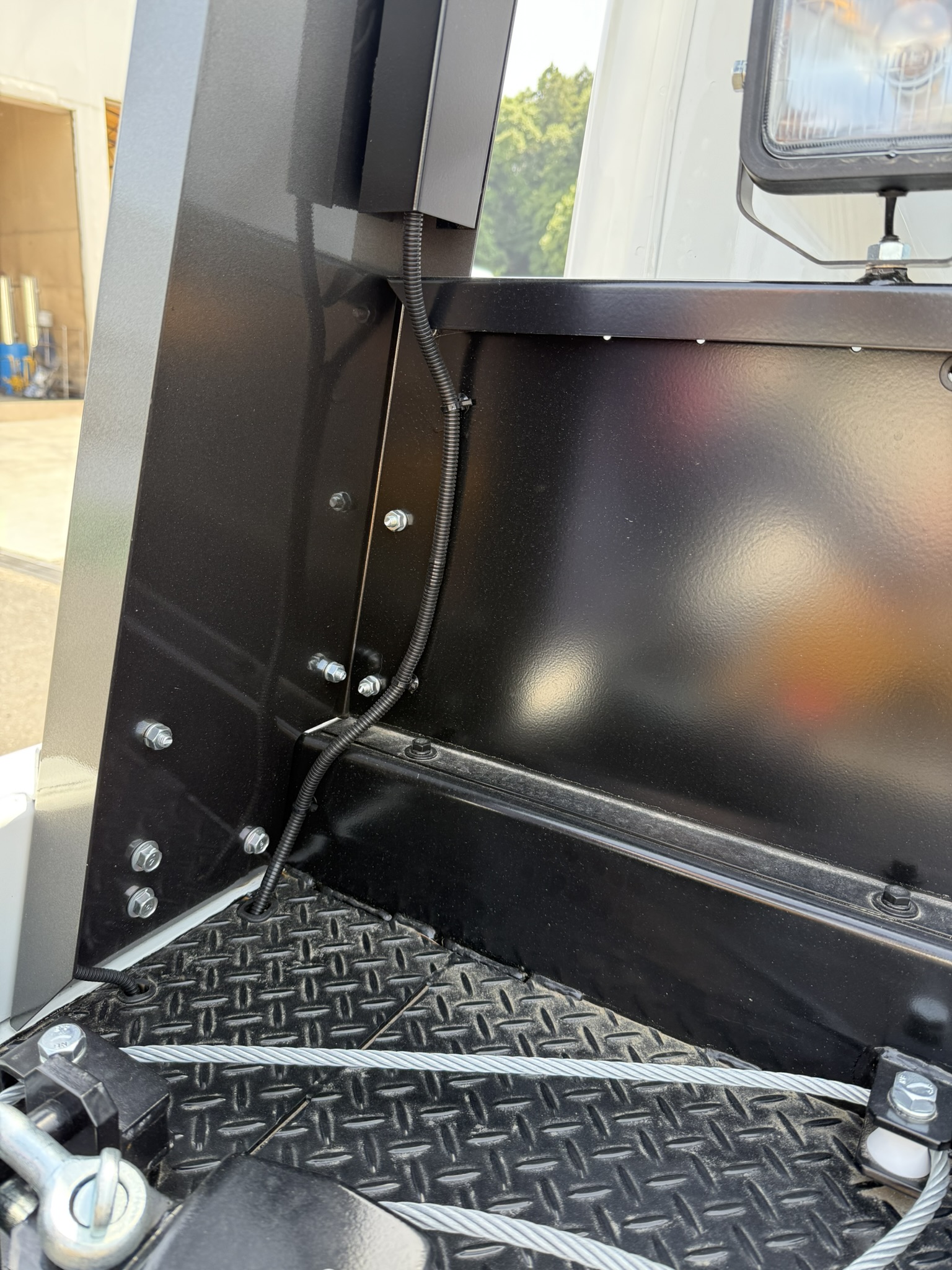

▲既存穴利用
