クレーン架装 大型車 リアアウトリガー付き

 クレーン架装 大型車(増トン)リアアウトリガー付き


▲材料が沢山
▲長い 二重張り 重い


▲普段の補強板に更に一枚重ね溶接
▲12mmになる
▲穴あけ大変 無理させてるパンチャーが心配

▲大型とは言っても増トン車
フレームが大型車用で無く薄い?。
よって補強板が12mmとなり
平板6mmが追加される。

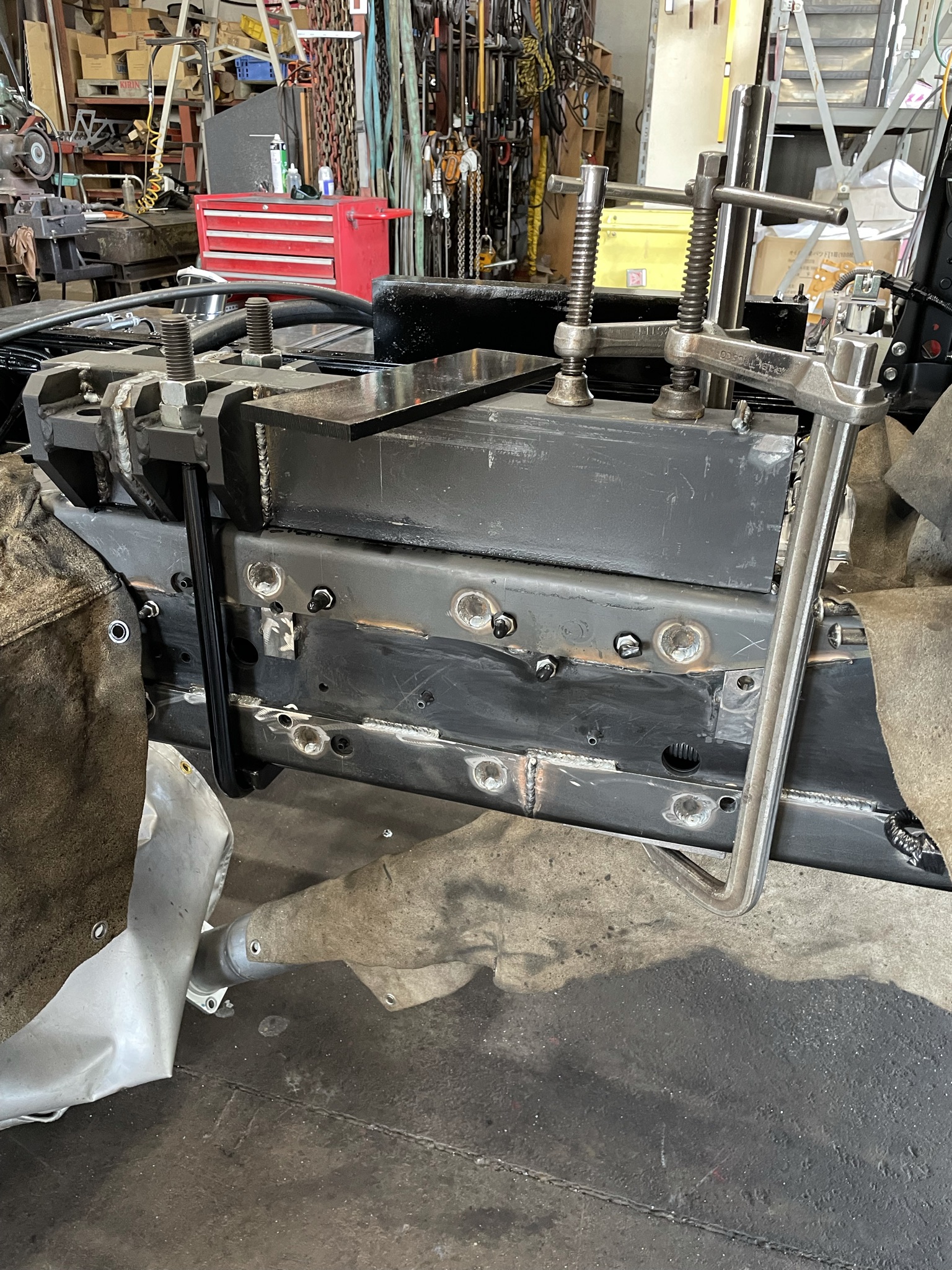

車輌フレームのリベットを逃げるのに
12mm分穴を開けて逃げている
しかもリアアウトリガー付きなので
とっても補強板長い重い

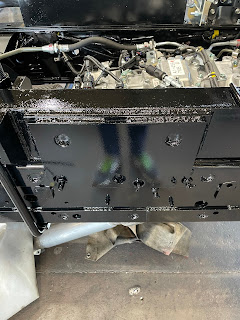

▲しっかり塗装します


▲歪み無いように作成
▲ようやく右側へ
普通の3倍の工数
▲12mm抜く リベットの頭は6mmちょっと
あるので2枚めを抜くか削るかしなくてはならない。

▲立派なスペーサー
▲とってもごついスペーサー
▲ごつい 重い


▲側面を垂直に加工する
▲2枚重ねて垂直に
▲段差を埋める
▲ものすごくごつい
とても手間がかかる




▲足も伸ばす
下の板と足を
がっつりくっつける

▲パイピングも丁寧にバンド留め
▲後ろ足つぶれどめ

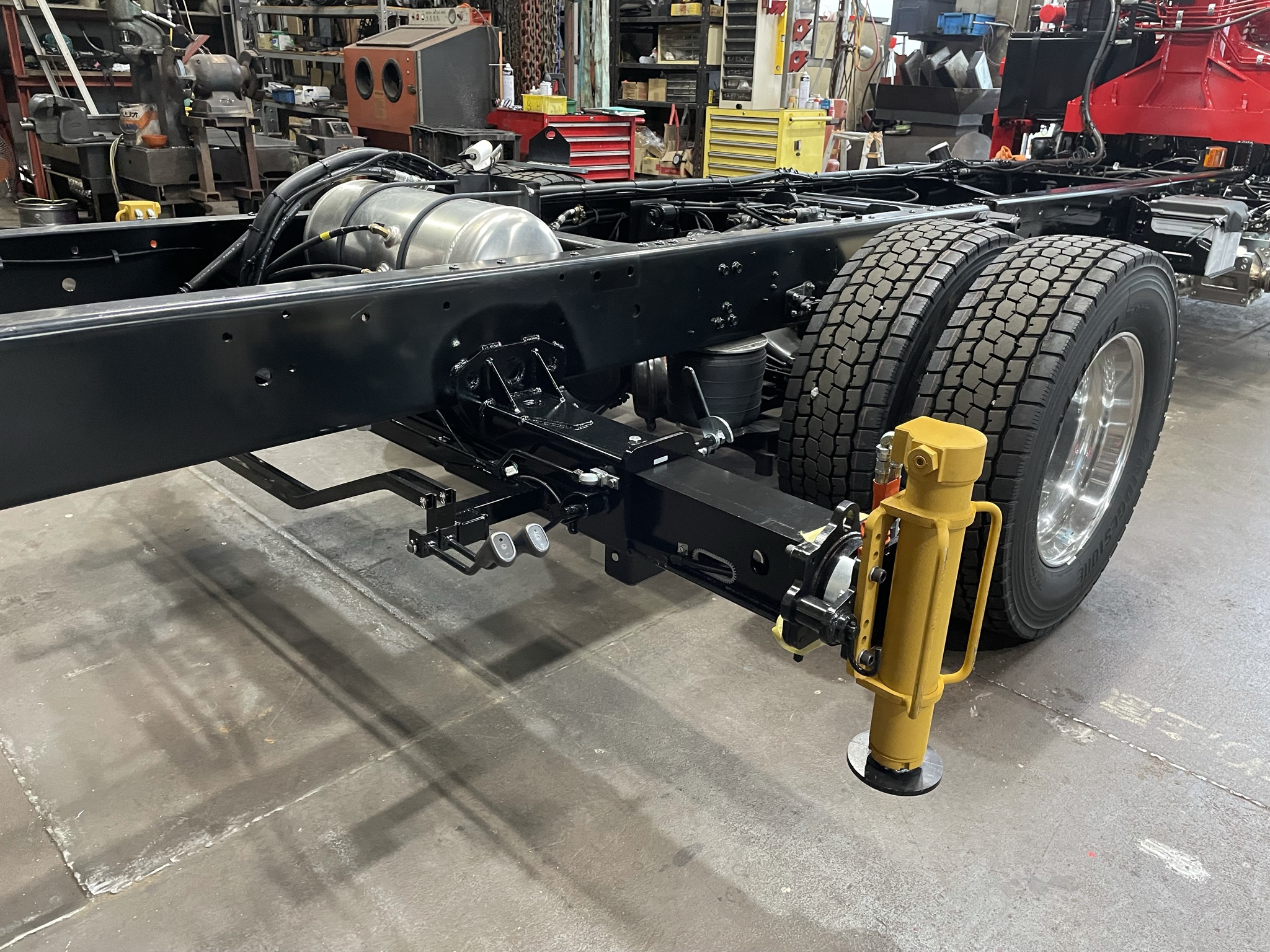

▲とにかくでかい505
きれいに出来ました。
