4トン用アームロール修理

古いアームロール修理

▲レール破損 めくれ

▲がっつりついているのを焼き切ります
▲上からの図 箱が抜ける切り欠き部分近くが破損

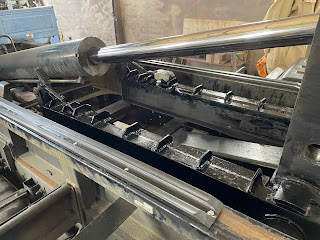

▲レールとリブ新規作成

▲レール削り取り


▲箱?再作成
こいつがレールを壊したと思われ
ロックが上手くはまらず、この箱とレールで
持ち上げた可能性あります。
ロック周りの修理調整も必要。

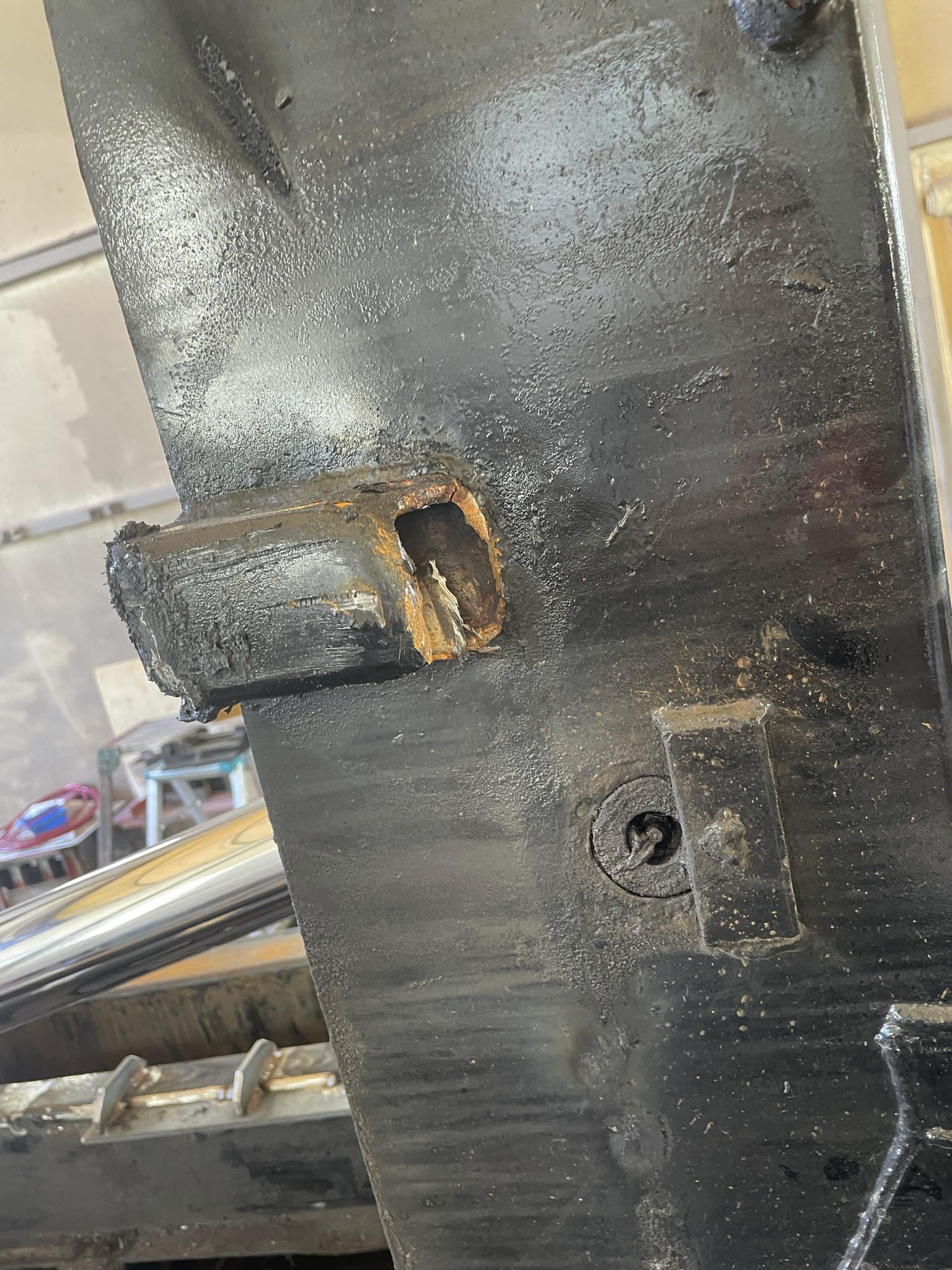

▲箱?修正
▲お客様希望でプラレールを取付ました。
これにグリス塗布
鉄同士よりは滑りが良くなると思います。





▲ここを押すとロック解除します。
水平が出てなかったので再作成。


▲ピンにカバーを取り付けるか
平板を当てるかを検討していましたが
平板取付になりました。
押すとロック解除されています。
これがロック解除しないと破損します。
